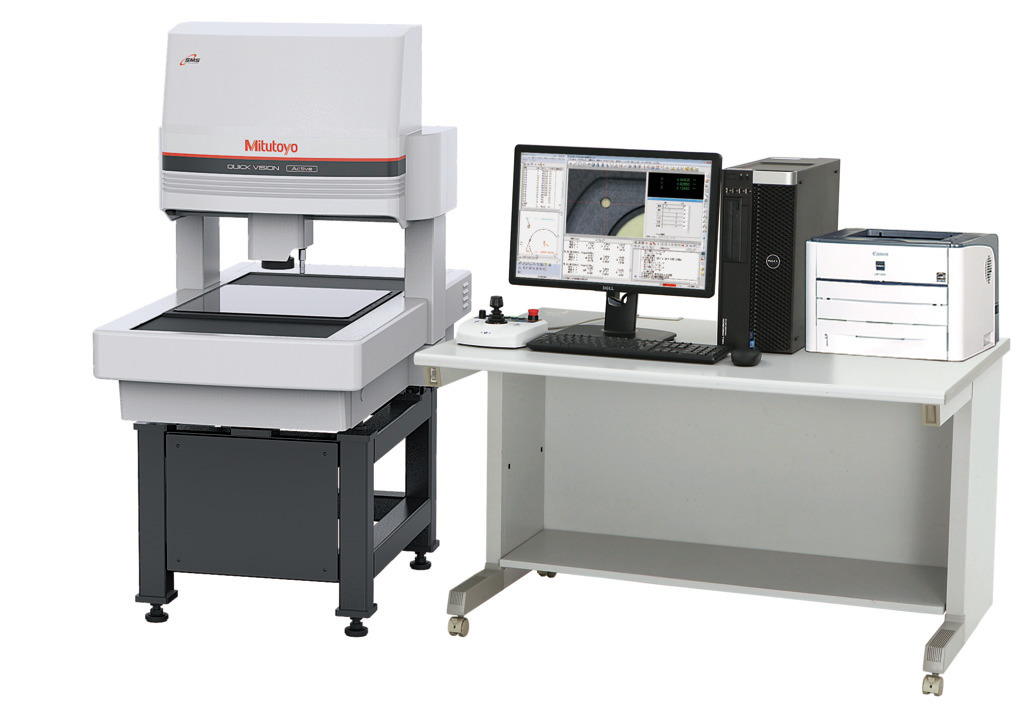

Mitutoyo QV-L404Z1L-D
El Mitutoyo QV-L404Z1L-D, parte de la serie Quick Vision Active 404 de Mitutoyo, es un sistema de medición por visión CNC diseñado para realizar inspecciones dimensionales automáticas sin contacto con alta precisión. Utiliza un sistema óptico con cámara color CMOS y lentes de zoom para capturar imágenes de la pieza y realizar mediciones rápidas y repetibles en tres ejes (X, Y y Z).
Principales características técnicas
- Eje X: 400 mm
- Eje Y: 400 mm
- Eje Z: 200 mm
Estas dimensiones permiten un amplio rango de piezas, adecuado tanto para componentes grandes como para mediciones detalladas.
- Sensor: Cámara color CMOS de alta resolución (visión sin contacto).
- Óptica: Sistema de zoom óptico con múltiples pasos / objetivo estándar 1,5× y posibilidad de lentes 1× y 2×.
- Iluminación: Sistema de luces LED (anular, coaxial y de contorno) para resaltar bordes y contornos.
- Detección de bordes en tiempo real para mediciones precisas.
Mitutoyo QVPAK – Software especializado de metrología para programación automática de rutinas, análisis dimensional y generación de informes.
- Resolución: 0,1 µm (micrómetros).
- Precisión típica: E1 (X/Y): ±(2,5 + 4L/1000) µm (L en mm).
- Precisión de sonda táctil: (2,4 + 3L/1000) µm.
- Dimensiones totales: Aprox. 776 × 1303 × 1004 mm (L × An × Alt).
- Peso aprox.: 324 kg.
- Tamaño del cristal de la platina: ~466 × 480 mm.
- Carga máxima de platina: ~20 kg
